CSM staat voor Cutter Soilmix. Een CSM-wand kan beschouwd worden als een alternatieve grondkering die wordt toegepast op basis van zogenaamde bodeminjectie. Deze injecties hebben tot doel om de eigenschappen van de grond te verbeteren opdat deze een constructieve functie krijgt. Voor het realiseren van CSM-wanden wordt een CSM-machine gebruikt.
In geval van CSM gaat de te injecteren vloeistof zich mengen met de bestaande grond. Dit wordt ook wel soilmixen genoemd. De CSM-machine bestaat uit een holle stang in combinatie met een mix-boorkop. Die mengt een rijke cementspecie door de grond. Door middel van het CSM-systeem kan een grondkering trillingvrij en volledig zonder dat grondverdringing plaatsvindt, gerealiseerd worden.
Indien gewenst kunnen na een verhardingstijd van 28 dagen kernen worden geboord (lengte circa 50% van de breedte van de Cutter Soilmix-wand op 1 meter uit de bovenzijde van de wand). Deze worden op druksterkte en gewicht getest. Vervolgens worden de resultaten vergeleken met de verwachtingswaarden. Op basis van deze gegevens kan de kwaliteit van de soilmixwand vastgelegd worden.

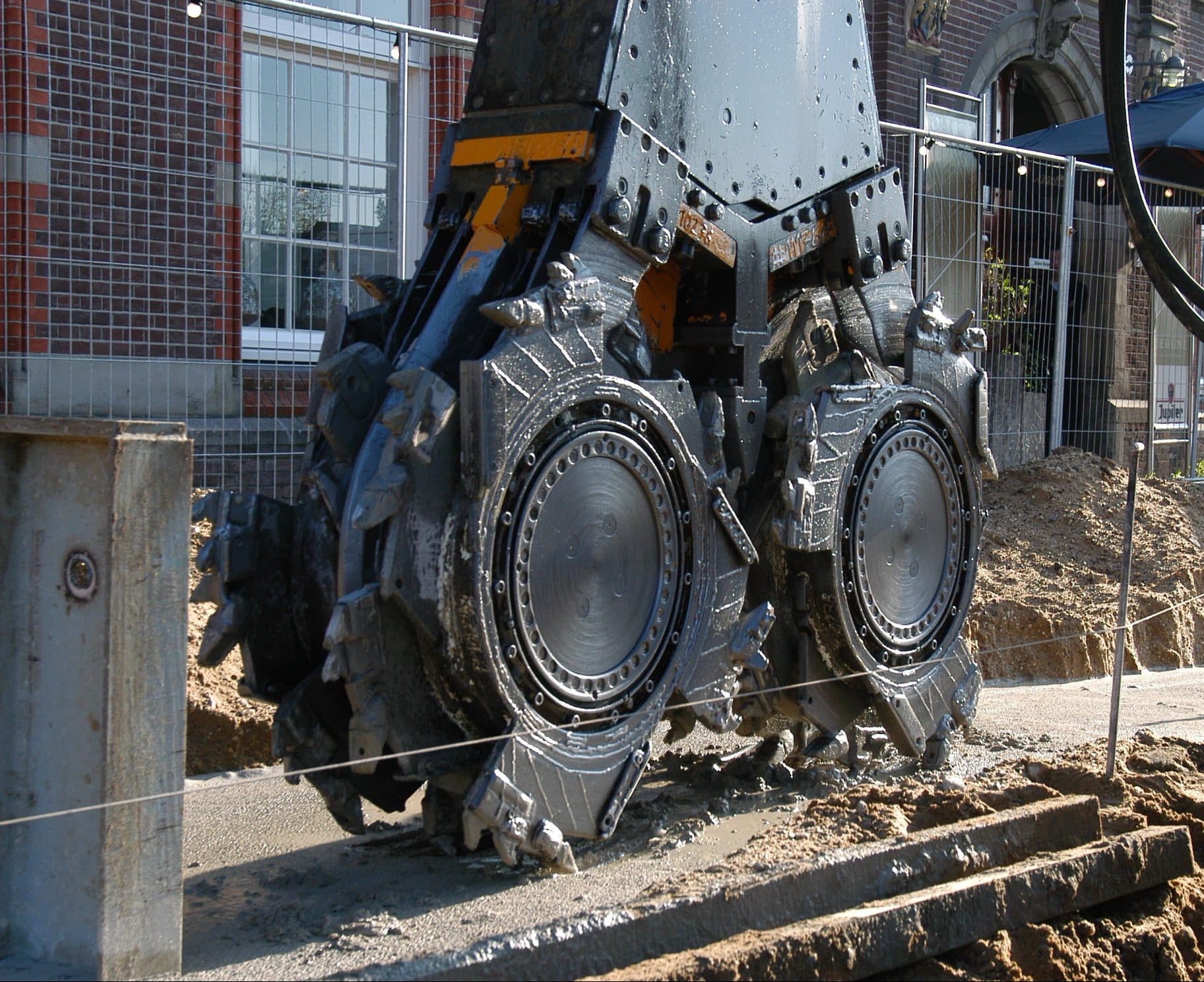

Bij de CSM-machine wordt de grond met behulp van een freeskop losgewoeld. Daardoor ontstaan kleine holtes. Gelijktijdig wordt vervolgens daarom de ‘dämmer’ geïnjecteerd. Dat is een licht-cementgebonden vulmiddel waarmee de holle ruimten kunnen worden ingevuld en de grond wordt verstevigd.
Aan de kop van de frees zijn twee druksensoren aangebracht die de druk van de zogenaamde groutspecie meten. Deze druk dient altijd groter te zijn dan de gronddruk zodat men weet dat geen zettingen worden veroorzaakt die eventuele verzakkingen van aanpalingen zouden kunnen veroorzaken.
